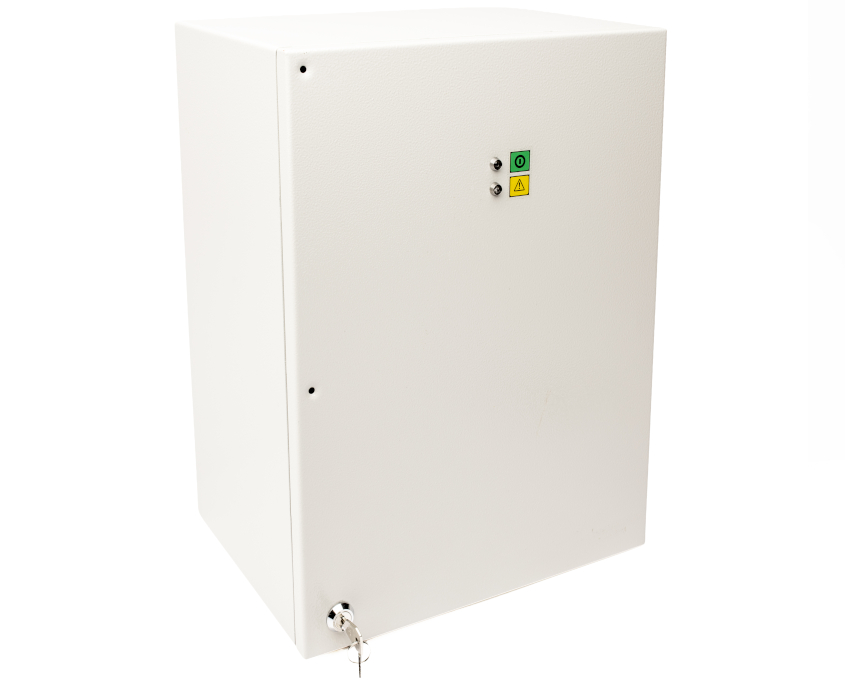

DCU 2403

  • 230 VAC Eingang
  • 13,5 VDC oder umschaltbar auf 27,0 VDC Ausgang
  • Sicherheit nach EN 62368-1 & EN 54-4
  • EMV nach
    EN 61000-4-2,3,4,5 / EN 61000-3-2 Klasse A
    EN 61000-2-3 / EN 55022 Klasse B
  • VdS-Anerkennung
  • Wandmontage
  • Schraubklemmen, Schraub- / Steckklemmen
  • Gewicht 7,5 kg (ca. 23 kg inkl. Batterie)
  • -5 °C … +40 °C Umgebungstemperatur
  • Schutzart IP 30
  • Schutzklasse I
  • Integriertes Batterieüberwachungssystem, Taktzeit ca. 14 min.
  • Betriebsanzeige (LED)
  • Potentialfreie Relaiskontakte
  • Temperaturgeführte Ladespannungsanpassung
Anfrage
Bedienungsanleitung
Clipboard Clipboard Technische Daten Doc-text Doc-text Produkt-
beschreibung Download Datenblätter Graduation-cap Graduation-cap Zulassungen, Anwendungen Bookmarks Bookmarks Ergänzende
Produkte
ZurückWeiter

Technische Daten

Eingang DCU 2403
Eingangsnennspannung 230 VAC
Eingangsstrom 1,1 A
Frequenz 50 … 60 Hz

Ausgang DCU 2403
Ausgangsnennspannung im Netzbetrieb 13,5 / 27,0 VDC  ±1 % Temperaturgeführt
Ausgangsstrom 6,0 A bei 13,5 V
3,0 A bei 27,0 V
Ausgangsnennleistung 81 W
Ausgangsspannung im Batteriebetrieb typ. 13,0 … 9,5 V / 26,5 … 19,0 VDC

Energiespeicher DCU 2403
Überbrückungszeit Lastabhängig; begrenzt durch Batteriekapazität
Ladestrom 1,3 A pro Batterie bei 12,0 V
Batterieschutz typ. 9,5 V pro Batterie
Warnkontakt für Entladung typ. 11,0 V pro Batterie
(belastbar mit 1 A, 30,0 V)
Speichertyp vorbereitet für Typ: VRLA-AGM; 2 x 12 V
Speicherkapazität mind. 5 Ah / max. 24 Ah

Signalisierung und Kommunikation DCU 2403
Signalisierung LED und Meldekontakte

Wirkungsgrad DCU 2403
Wirkungsgrad typ. 81 %

Absicherung DCU 2403
Batteriesicherung intern T  4 A (5 x 20 mm) pro Batterie
Netzeingangssicherung intern T  4 A (5 x 20 mm)
Ausgangssicherung intern T 10 A (5 x 20 mm) pro Ausgang

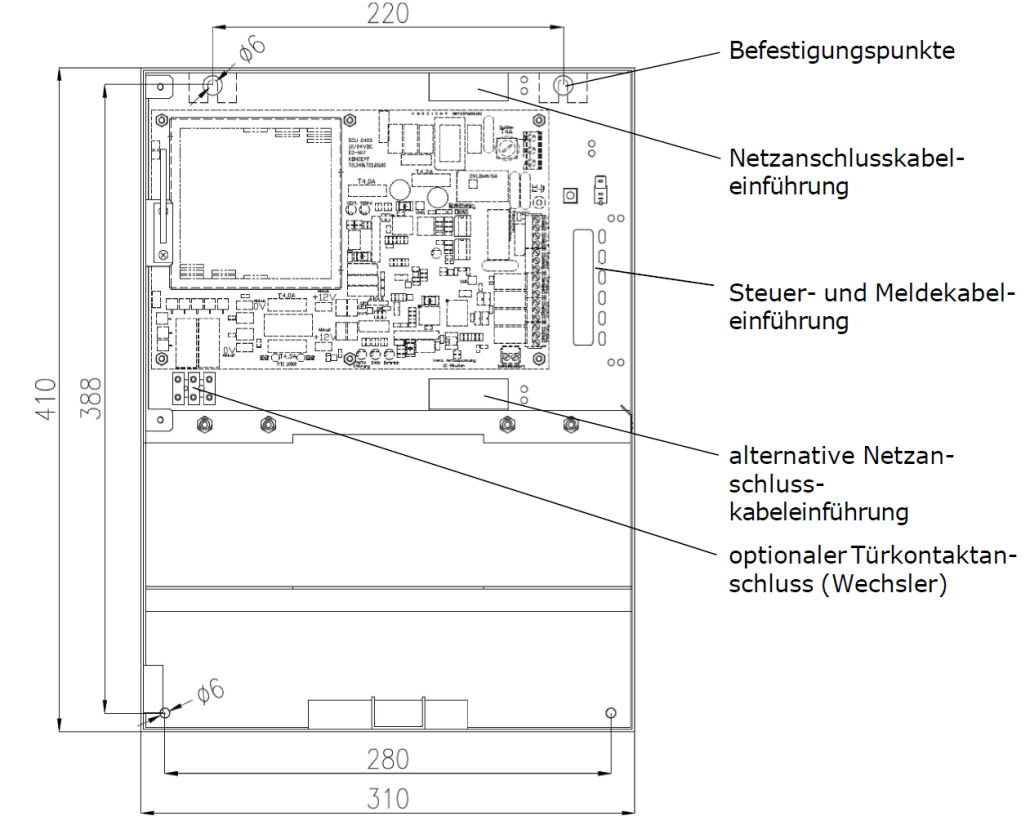

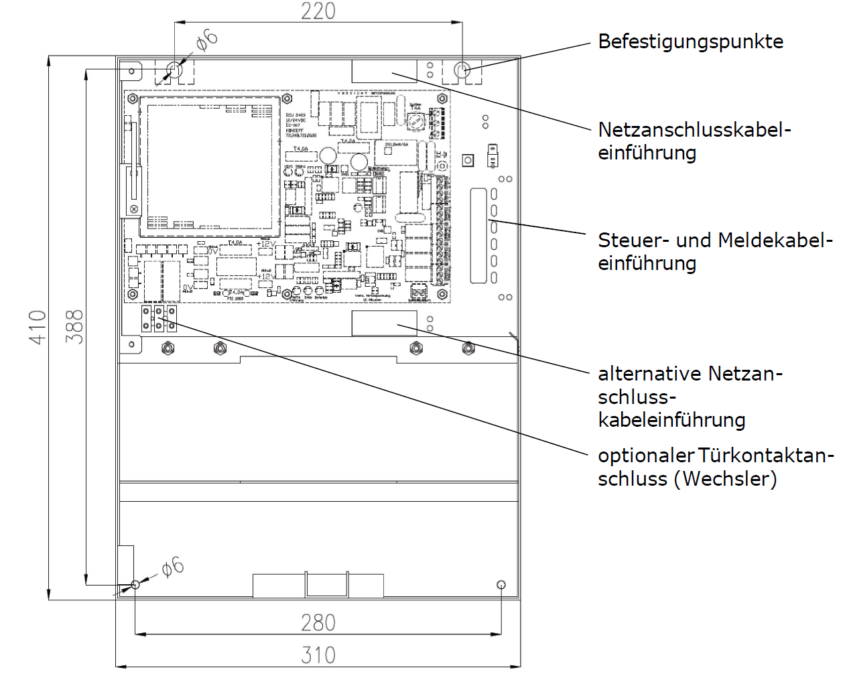

DCU 2403
Breite 310 mm
Höhe 410 mm
Tiefe 211 mm
Gewicht 7,5 kg (ca. 23 kg inkl. Batterie)
Montageart Wandmontage

Anschluss 1 DCU 2403
Anschlusstyp Eingang
Anschlusstechnik Schraubklemme
Eindrähtiger Leiter 1,5 … 6 mm²
16 … 10 AWG
Abisolierlänge 6 mm
Anzugsdrehmoment der Klemme 0,5 … 0,6 Nm

Anschluss 2 DCU 2403
Anschlusstyp Ausgang / Signalisierung
Anschlusstechnik Schraub- / Steckklemmen
Feindrähtiger Leiter 0,2 … 2,5 mm²
24 … 12 AWG
Abisolierlänge 7 mm
Anzugsdrehmoment der Klemme 0,5 … 0,6 Nm

Schutz und Sicherheit DCU 2403
Schutzart IP 30
Schutzklasse I
Verschmutzungsgrad 2
Verpolungsschutz Nein

DCU 2403
Umgebungstemperatur (Betrieb) -5 °C … +40 °C
Umgebungstemperatur (Lagerung) -20°C … +45 °C
Kühlung freie Luftkonvektion

DCU 2403
EU-Konformitätserklärung gemäß 2014/35/EU, 2014/30/EU, 2011/65/EU
Normen und Vorschriften EN 62368-1
EN 54-4
EN 61000-4-2,3,4,5
EN 61000-3-2 Klasse A
EN 61000-2-3
EN 55022 Klasse B
VdS – Anerkennung G 209227
Zertifikatsnummer 0786-CPR-20935

DCU 2403
Produktgruppe All-in-One USV
VPE 1 St.
Verpackungsart Karton
Ursprungsland DE
Warennummer 85044095
Artikelnummer 86272

Produktbeschreibung

Die Energieversorgungseinrichtung DCU 2403 sichert die unterbrechungsfreie Stromversorgung von Brandmeldeanlagen in Gebäuden nach EN 54-4. Das Gerät vereint Eingangsstromversorgung, USV- und Batterieladefunktion in einem Gehäuse, das Akkublöcke – bestehend aus 2 Einzelakkumulatoren – bis 24 Ah aufnimmt. Die umschaltbare Ausgangsspannung (12 oder 24 VDC) sowie die BUS-Anbindung via Adapterleiterkarte runden das Gerät ab.

Download Datenblätter

Zulassungen und Anwendungen

CE Zeritfiziert

CE Zeritfiziert

2014/35/EU, 2014/30/EU, 2011/65/EU
Zertifiziert durch VDS

Zertifiziert durch VDS

G 209227
